รายละเอียดสินค้า:
|
| พื้นผิว: | เหลือง ดำ ทราย น้ำมันกันสนิม Clear | หมายเลขรุ่น:: | DIN2573 DIN2576 DIN 2502 DIN 2503 |
|---|---|---|---|
| หน้าแปลนเหล็กแผ่น: | หน้าแปลน DIN PN16 หน้าแปลนเหล็กคาร์บอน | การบรรจุ: | กล่องไม้, ไม้อัด \ พาเลทไม้, พาเลทตามความต้องการของลูกค้า |
| การเชื่อมต่อ: | หน้าแปลนเชื่อม SW | แผ่นสแตนเลส / หน้าแปลนแบน: | หน้าแปลนเหล็กคุณภาพสูงที่เชื่อถือได้และราคาถูก |
| ความกดดัน: | คลาส150/300/600/9001500/2500, PN2.5/6/10/16/25/40,0-63mpa, 150LB-2500LB,คลาส150-2500/ PN6-PN100 | ใบรับรอง: | MTC, แบบฟอร์ม E, ISO |
| ประเภทหน้าแปลน:: | PLRF | การรักษาพื้นผิว: | การรักษาความร้อน, สังกะสี, ออกซิเดชันสีดำ, ปรับแต่ง, ดอง |
| พิมพ์: | หน้าแปลนเกลียว, สลิปบนหน้าแปลน, หน้าแปลนเชื่อมซ็อกเก็ต, หน้าแปลนคอเชื่อม, LAP Joint Flange | วัสดุ:: | A105 ST37 S235JR CT20 SS400 |
| กระบวนการ: | ปลอมแปลง, เจาะ / ดัด / ปั๊ม, หล่อ, หล่อทรายและเครื่องจักรกลซีเอ็นซี, การปลอม + เครื่องจักรกล + การรั | ||
| แสงสูง: | din2573 เหล็กแผ่นครีบ 2500lb เหล็กแผ่นครีบ ความร้อนบนจานจาน flange,2500lb steel plate flanges,heat treatment slip on plate flange |
||

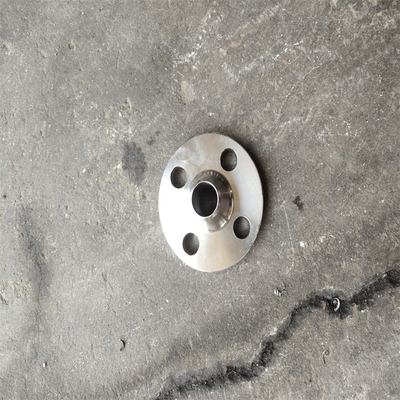

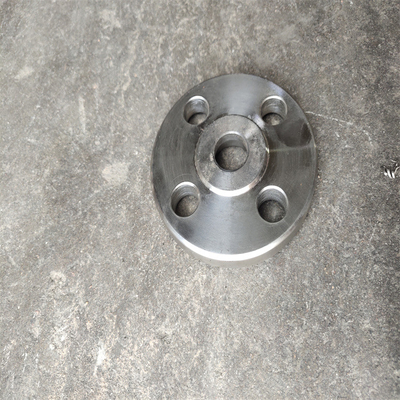

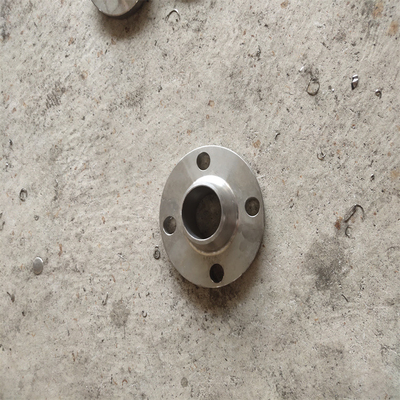

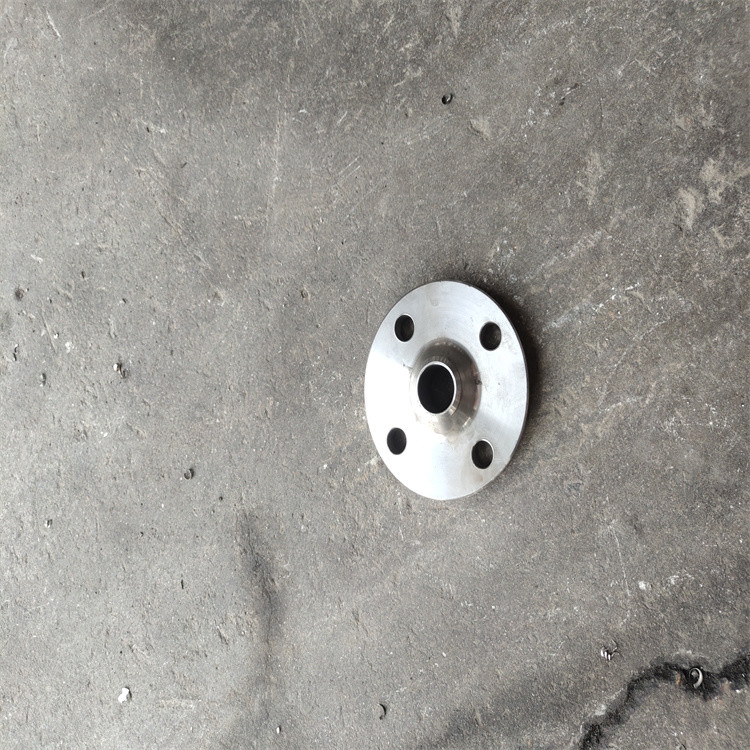

ข้อต่อท่อเหล็กบนหน้าแปลนพร้อมฮับ หน้าแปลนแผ่นเหล็ก
หน้าแปลนสลิปออนเป็นหน้าแปลนท่อที่นิยมใช้กัน ออกแบบมาเพื่อรับท่อเข้ารู/ศูนย์กลางของหน้าแปลนสำหรับเชื่อมรอบทั้งเส้นผ่านศูนย์กลางภายนอก (OD) ของท่อและด้านในของข้อต่อคุณอาจรู้จักพวกเขา:
หน้าแปลนแบบสวมเป็นทางเลือกที่เรียบง่ายและยอดเยี่ยมสำหรับคอเชื่อม เนื่องจากไม่มีมุมเอียงของรอยเชื่อม ดังนั้นจึงช่วยให้ปรับความยาวท่อตามตำแหน่งของหน้าแปลนได้รูของสลิปออนจะทำให้มีพื้นที่เพียงพอสำหรับท่อที่เข้าชุดกันซึ่งช่วยให้มีพื้นที่ทำงานเพียงพอสำหรับช่างเชื่อมและผู้ผลิตเพื่อทำการเชื่อมต่อ
หน้าแปลนประเภทนี้พบได้ทั่วไปในการใช้งานที่มีแรงดันต่ำครีบแบบสวมส่วนใหญ่จะมีดุมซึ่งมักจะดูมีมิติคล้ายกับใบหน้าที่ยกขึ้นสามารถตกแต่งโดยไม่มีฮับได้หากมีพื้นที่จำกัด และแอปพลิเคชันอนุญาตให้สวม "แบบแหวน"แม้ว่ารูปแบบดุมจะเป็นเรื่องธรรมดามากกว่าเมื่อพูดถึงสลิปออน แต่แหวนแบบสวมที่ไม่มีดุมยังคงอยู่ภายใต้ประเภทของสลิปบนหน้าแปลน และสามารถเรียกออกมาได้ตามที่คุณต้องการสลิปออนในชั้นแรงดันที่สูงกว่ามักจะทำด้วยความสูงของข้อต่อหน้าตักเพื่อการเชื่อมต่อที่ดียิ่งขึ้นหากความสูงของดุมไม่เป็นที่น่ากังวลและไม่มีข้อต่อหน้าตัก บางครั้งลูกค้าอาจเลือกใช้การสวมแบบสวมหน้าตักที่มีดุมล้อกลึง
สลิปบนครีบมักพบในชุดประกอบแรงดันต่ำและใช้งานน้อยลงเมื่อบริการความเครียดที่สูงขึ้นเรียกร้องให้มีการเชื่อมต่อที่เหนือกว่ากับชุดประกอบท่อเนื่องจากหน้าแปลนแบบสลิปออนจะรับท่อที่มีการเชื่อมแบบ fillet ในขณะที่หน้าแปลนคอเชื่อมจะมีดุมล้อเสริมที่ฐานและสร้างรอยเชื่อมแบบเอียงโดยตรงกับปลายเชื่อมชนของท่อศูนย์กลางเทเปอร์นี้ช่วยให้สามารถให้บริการได้ดียิ่งขึ้นในสภาพแวดล้อมที่มีความเค้นทางกล
มาตรฐาน: ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, GOST นอกจากนี้เรายังสามารถผลิตตามแบบของลูกค้า
ขนาด: 15 มม. ถึง 6,000 มม.
หน้าแปลนหัน: RF, FF, RTJ.เป็นต้น
วัสดุ: เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม และโลหะผสม
กระบวนการ: FORGED, CAST, PLATE CUTTED และรีดร้อน
ภาพวาด: สีเหลือง, สีดำ, น้ำมันป้องกันสนิมหรือเคลือบสังกะสี
การบรรจุ:
กล่องไม้อัดหรือพาเลทที่มีฟิล์มโพลีเอทิลีนหรือตามคำขอของลูกค้า
มาตรฐานหน้าแปลนทั่วไป:
| ไม่. | มาตรฐานหน้าแปลน | ขนาด | คะแนนความดัน | ประเภท |
| 1 | ANSI/ASME หน้าแปลน B16.5 | 1/2"-24" |
ปอนด์: 150 300 400 600 900 1500 2500 |
SO.WN,SW,TH,LJ,BL |
| 2 | หน้าแปลนออริฟิส B16.36 | 1"-24" | ปอนด์: 300 400 600 900 1500 2500 | SO,WN,TH |
| 3 |
คอเชื่อมยาว ครีบ B16.5 |
1/2"-24" | ปอนด์: 150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (หน้าแปลน MSS) | 26"-60" | ปอนด์: 150 300 400 600 900 | WN,BL |
| 5 | ASME B16.47-B (หน้าแปลน API) | 26"-60" | ปอนด์: 75 150 300 400 600 900 | WN,BL |
| 6 | AWWA C207 หน้าแปลน | 4"-120" | ตารางที่ 2,3,4 คลาส B&D | ดังนั้น BL |
| 7 | API 590 รูปที่ 8 หน้าแปลน B16.48 | 1/2"-36" | ปอนด์: 150 300 400 600 900 1500 2500 | รูปที่ 8 |
| 8 | Spacer และ BLANK B16.48 | 1/2"-36" | ปอนด์: 150 300 400 600 | เว้นวรรคและว่างเปล่า |
| 9 | BS 4504 หน้าแปลน | DN10-2000 | PN: 2.5 6 10 16 25 40 | รหัส: 101 111 112 113 105 |
| 10 | SABS 1123 FLANGE | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN,SW,TH,LJ,BL |
| 11 | JIS B2220(KS B1503) หน้าแปลน | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN,SW,TH,LJ,BL |
| 12 | GOST 12820/1-80 | DN15-1200 | PN: 1 1.6 2.5 4 6.3 10 | ดังนั้น WN |
| 13 | AS 2129 FLANGE | DN15-1200 | ตาราง: DEFH | ดังนั้น BL |
| 14 | NS FLANGE | DN15-800 | PN: 6 10 16 40 | ดังนั้น BL |
| 15 | VSM FLANGE | DN15-200 | PN: 6 10 16 | SO,WN,BL |
| 16 | DIN FLANGE | DN10-4000 |
PN: 1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN,SW,TH,LJ,BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
ข้อมูลโรงงาน:
Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ก่อตั้งขึ้นในปี 1982 Haihao Group เป็นเจ้าของบริษัทย่อยที่ชื่อ Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ครอบคลุมพื้นที่ 580,000 ตารางเมตร มีพนักงาน 660 คน สินทรัพย์รวม 250 ล้านหยวน และผลผลิตประจำปีเกือบ 100,000 ตันปัจจุบัน กลุ่มไห่ห่าวมีสายการผลิตหน้าแปลนและท่อที่เหมาะสม 22 ขั้นสูงHaihao Group ผลิตหน้าแปลนและข้อต่อท่อ ครอบคลุมข้อกำหนดที่แตกต่างกันของเหล็กกล้าไร้สนิมแรงดันสูง แรงดันปานกลาง และแรงดันต่ำ เหล็กโลหะผสมและหน้าแปลนเหล็กกล้าคาร์บอน ข้อศอก ท่อข้อศอก ทีออฟ รีดิวเซอร์ ส่วนประกอบซ็อกเก็ต และส่วนประกอบท่ออื่นๆ ในบรรทัด ด้วยมาตรฐานสากลและจีน
คำถามที่พบบ่อย:
ไตรมาสที่ 1โรงงานของคุณอยู่ที่ไหน
A1: ศูนย์ประมวลผลของบริษัทของเราตั้งอยู่ใน Cangzhou, HeBei, China
ไตรมาสที่ 2ผลิตภัณฑ์หลักของบริษัทคุณคืออะไร
A2: ผลิตภัณฑ์หลักของเราคือหน้าแปลน, ข้อศอก, ท่อข้อศอก, ทีออฟ, รีดิวเซอร์, ส่วนประกอบซ็อกเก็ตและส่วนประกอบไปป์ไลน์อื่น ๆ ในบรรทัด
ไตรมาสที่ 3คุณควบคุมคุณภาพได้อย่างไร?
A3: ใบรับรองการทดสอบโรงงานมาพร้อมกับการจัดส่ง มีการตรวจสอบบุคคลที่สาม
