รายละเอียดสินค้า:
|
| หน้าแปลน PN16: | หน้าแปลนฟอร์จ | ชื่อผลิตภัณฑ์: | หน้าแปลนพื้นดำ |
|---|---|---|---|
| มาตรฐาน:: | ANSI, DIN, JIS, ASME | หมายเลขรุ่น: | หน้าแปลนเกลียว DN15-2500 |
| หน้าแปลนชนิดแผ่น: | สลิปบนจานแปลน | วัสดุ: | ASTM A105 ASTM A216 |
| ตัวอย่าง: | ฟรี | กระบวนการ: | การตีขึ้นรูป + เครื่องจักรกลซีเอ็นซี |
| ขนาด: | 15mm-6000mm | รายละเอียดการบรรจุ: | กล่องไม้และพาเลท |
| แสงสูง: | DN150 หน้าแปลนเหล็กแผ่น,หน้าแปลนเหล็กแผ่นเจาะรู,หน้าแปลนยกหน้า 1 นิ้ว |
||

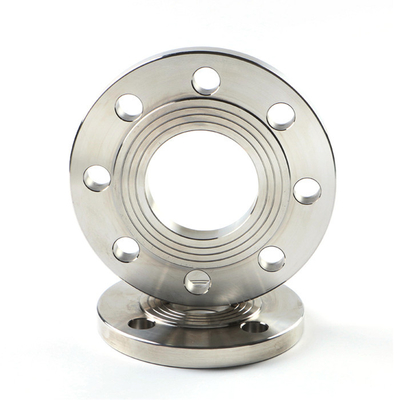

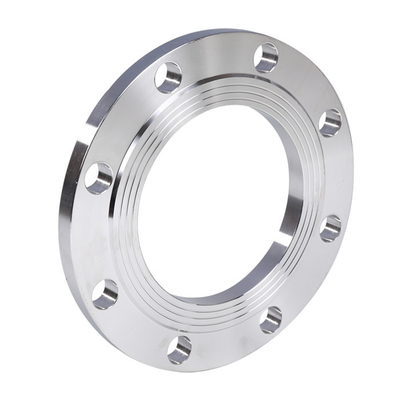

DN150 A105 106 แผ่นเหล็กคาร์บอนหน้าแปลนเชื่อมคอลื่นบนหน้าแปลนจานพรุน WN หน้าแปลนยกใบหน้า
บันทึก:
1. หน้าแปลนคลาส 150 ยกเว้น Lap Joint จะมีหน้ายกขึ้น 0.06 (1.6 มม.) ซึ่งรวมอยู่ใน 'ความหนา' (C) และ 'ความยาวถึงฮับ' (Y1), (Y3)
2. สำหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges ฮับสามารถกำหนดรูปร่างได้ทั้งแนวตั้งจากฐานถึงด้านบนหรือเรียวภายในขอบเขต 7 องศา
3. หน้าแปลนตาบอดอาจทำด้วยฮับเดียวกับที่ใช้สำหรับหน้าแปลนแบบสวมหรือไม่มีฮับ
4. พื้นผิวปะเก็นและด้านหลัง (พื้นผิวแบริ่งสำหรับสลักเกลียว) ขนานกันภายใน 1 องศาเพื่อให้เกิดความขนานกัน การปรับจุดหันตาม MSS SP-9 โดยไม่ลดความหนา (C)
5. ความลึกของซ็อกเก็ต (D) ครอบคลุมโดย ANSI B 16.5 เฉพาะในขนาดถึง 3 นิ้ว มากกว่า 3 นิ้วอยู่ที่ตัวเลือกของผู้ผลิต
| ตาราง ANSI, ASME, ASA, B16.5 150lb/sq.in.หน้าแปลนแหวนจานRF | |||||||||
| ø | ดี | ข | ก | ม | เจ | k | หลุม | l | กิโลกรัม. |
| 1/2" | 88,9 | 11,1 | 34.9 | 30.2 | 22.3 | 60,3 | 4 | 15.9 | 0,400 |
| 3/4" | 98.4 | 12.7 | 42,9 | 38.1 | 27,7 | 69,8 | 4 | 15.9 | 0,700 |
| 1" | 107,9 | 14.3 | 50,8 | 49.2 | 34,5 | 79,4 | 4 | 15.9 | 0,800 |
| 1 1/4" | 117,5 | 15.9 | 63,5 | 58,8 | 43.2 | 88,9 | 4 | 15.9 | 1,100 |
| 1 1/2" | 127.0 | 17.5 | 73,0 | 65.1 | 49.5 | 98.4 | 4 | 15.9 | 1,400 |
| 2" | 152.4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22.2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23.8 | 127.0 | 107,9 | 90,7 | 152.4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23.8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23.8 | 157,2 | 134.9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23.8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22.2 | 6,300 |
| 6" | 279,4 | 25.4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22.2 | 7,500 |
| 8" | 342,9 | 28.6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22.2 | 12,600 |
| 10" | 406,4 | 30.2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25.4 | 18,500 |
| 12" | 482,6 | 31.7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25.5 | 28,000 |
| 14" | 533,4 | 34.9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28.6 | 36,000 |
| 16" | 596,9 | 36.5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28.6 | 46,000 |
| 18" | 635,0 | 39.7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31.7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31.7 | 64,000 |
| 22" | 749,3 | 46.0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34.9 | 72,000 |
| 24" | 812,8 | 47.6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34.9 | 89,000 |
ข้อมูลโรงงาน:
Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ก่อตั้งขึ้นในปี 1982 Haihao Group เป็นเจ้าของบริษัทย่อยที่ชื่อ Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ครอบคลุมพื้นที่ 580,000 ตารางเมตร มีพนักงาน 660 คน สินทรัพย์รวม 250 ล้านหยวน และผลผลิตประจำปีเกือบ 100,000 ตันปัจจุบัน กลุ่มไห่ห่าวมีสายการผลิตหน้าแปลนและท่อที่เหมาะสม 22 ขั้นสูงHaihao Group ผลิตหน้าแปลนและข้อต่อท่อ ครอบคลุมข้อกำหนดที่แตกต่างกันของเหล็กกล้าไร้สนิมแรงดันสูง แรงดันปานกลาง และแรงดันต่ำ เหล็กโลหะผสมและหน้าแปลนเหล็กกล้าคาร์บอน ข้อศอก ท่อข้อศอก ทีออฟ รีดิวเซอร์ ส่วนประกอบซ็อกเก็ต และส่วนประกอบท่ออื่นๆ ในบรรทัด ด้วยมาตรฐานสากลและจีน
คำถามที่พบบ่อย:
ไตรมาสที่ 1โรงงานของคุณอยู่ที่ไหน
A1: ศูนย์ประมวลผลของบริษัทของเราตั้งอยู่ใน Cangzhou, HeBei, China
ไตรมาสที่ 2ผลิตภัณฑ์หลักของบริษัทคุณคืออะไร
A2: ผลิตภัณฑ์หลักของเราคือหน้าแปลน, ข้อศอก, ท่อข้อศอก, ทีออฟ, ตัวลด, ส่วนประกอบซ็อกเก็ตและส่วนประกอบไปป์ไลน์อื่น ๆ ในบรรทัด
ไตรมาสที่ 3คุณควบคุมคุณภาพได้อย่างไร?
A3: ใบรับรองการทดสอบโรงงานมาพร้อมกับการจัดส่ง มีการตรวจสอบบุคคลที่สาม
