รายละเอียดสินค้า:
|
| มาตรฐาน:: | ANSI, DIN, JIS, ASME | หมายเลขรุ่น: | หน้าแปลนเกลียว DN15-2500 |
|---|---|---|---|
| หน้าแปลนชนิดแผ่น: | สลิปบนจานแปลน | วัสดุ: | ASTM A105 ASTM A216 |
| ตัวอย่าง: | ฟรี | กระบวนการ: | การตีขึ้นรูป + เครื่องจักรกลซีเอ็นซี |
| แสงสูง: | หน้าแปลนเหล็กแผ่น 1.4404,หน้าแปลนเหล็กแผ่น 304,หน้าแปลนเหล็กสแตนเลส 304L |
||

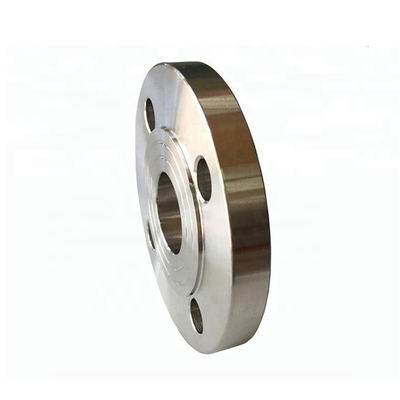

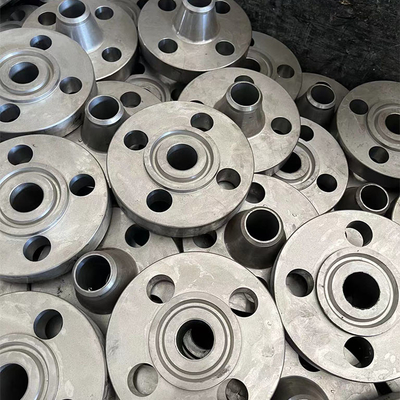

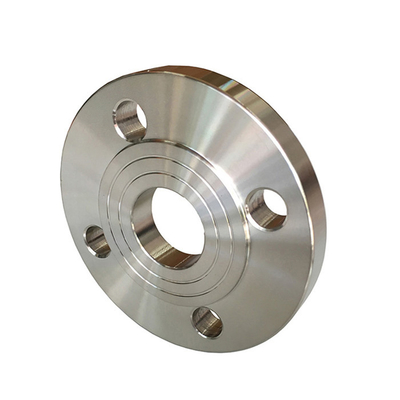

1.4307 1.4404 304 316l ซ็อกเก็ตหน้าแปลนสแตนเลสหน้าแปลนรอยเชื่อมบนหน้าแปลนตาบอดคอเชื่อม
| ตาราง ANSI, ASME, ASA, B16.5 600lb/sq.in.หน้าแปลนจานRF | |||||||||
| ø | ดี | ข | ก | ม | เจ | k | หลุม | l | กิโลกรัม. |
| 1/2" | 95.2 | 14.3 | 34.9 | 38.1 | 22.3 | 66,7 | 4 | 15.9 | 0,800 |
| 3/4" | 117,5 | 15.9 | 42,9 | 47.6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123.8 | 17.5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 2,6 | 63,5 | 63,5 | 43.2 | 98.4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22.2 | 73,0 | 69,8 | 49.5 | 114.3 | 4 | 22.2 | 3,100 |
| 2" | 165,1 | 25.4 | 92,1 | 84,1 | 62,0 | 127.0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28.6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22.2 | 5,400 |
| 3" | 209,5 | 31.7 | 127.0 | 117,5 | 90,7 | 168.3 | 8 | 22.2 | 7,300 |
| 3 1/2" | 228,6 | 34.9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25.4 | 8,900 |
| 4" | 273,0 | 38.1 | 157,2 | 152.4 | 116,1 | 215,9 | 8 | 25.4 | 11,800 |
| 5" | 330.2 | 44.4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28.6 | 24,500 |
| 6" | 355,6 | 47.6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28.6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31.7 | 43,000 |
| 10" | 508.0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34.9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34.9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38.1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41.3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44.4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44.4 | 232,000 |
| 22" | 869,9 | 95.2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47.6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
บันทึก:
1. ครีบ Class 600 ยกเว้น Lap Joint จะมีหน้ายกขึ้น 0.25 (6.35 มม.) ซึ่งไม่รวมอยู่ใน 'ความหนา' (C) และ 'ความยาวผ่านดุม' (Y1), (Y3) 2. สำหรับ Slip-on, Threaded, Socket Welding และ Lap Joint Flanges ฮับสามารถกำหนดรูปร่างได้ทั้งแนวตั้งจากฐานถึงด้านบนหรือเรียวภายในขอบเขต 7 องศา 3. หน้าแปลนตาบอดอาจทำด้วยฮับเดียวกับที่ใช้สำหรับหน้าแปลนแบบสวมหรือไม่มีฮับ 4. พื้นผิวปะเก็นและด้านหลัง (พื้นผิวแบริ่งสำหรับสลักเกลียว) ขนานกันภายใน 1 องศาเพื่อให้เกิดความขนานกัน การปรับจุดหันตาม MSS SP-9 โดยไม่ลดความหนา (C) 5. ขนาด 1/2 ถึง 3 1/2 เท่ากับ Class 400 Flanges 6. ความลึกของซ็อกเก็ต (D) ครอบคลุมโดย ANSI B 16.5 เฉพาะในขนาดถึง 3 นิ้ว มากกว่า 3 นิ้วอยู่ที่ตัวเลือกของผู้ผลิต |
ข้อมูลโรงงาน:
Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ก่อตั้งขึ้นในปี 1982 Haihao Group เป็นเจ้าของบริษัทย่อยที่ชื่อ Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ครอบคลุมพื้นที่ 580,000 ตารางเมตร มีพนักงาน 660 คน สินทรัพย์รวม 250 ล้านหยวน และผลผลิตประจำปีเกือบ 100,000 ตันปัจจุบัน กลุ่มไห่ห่าวมีสายการผลิตหน้าแปลนและท่อที่เหมาะสม 22 ขั้นสูงHaihao Group ผลิตหน้าแปลนและข้อต่อท่อ ครอบคลุมข้อกำหนดที่แตกต่างกันของเหล็กกล้าไร้สนิมแรงดันสูง แรงดันปานกลาง และแรงดันต่ำ เหล็กโลหะผสมและหน้าแปลนเหล็กกล้าคาร์บอน ข้อศอก ท่อข้อศอก ทีออฟ รีดิวเซอร์ ส่วนประกอบซ็อกเก็ต และส่วนประกอบท่ออื่นๆ ในบรรทัด ด้วยมาตรฐานสากลและจีน
คำถามที่พบบ่อย:
ไตรมาสที่ 1โรงงานของคุณอยู่ที่ไหน
A1: ศูนย์ประมวลผลของบริษัทของเราตั้งอยู่ใน Cangzhou, HeBei, China
ไตรมาสที่ 2ผลิตภัณฑ์หลักของบริษัทคุณคืออะไร
A2: ผลิตภัณฑ์หลักของเราคือหน้าแปลน, ข้อศอก, ท่อข้อศอก, ทีออฟ, ตัวลด, ส่วนประกอบซ็อกเก็ตและส่วนประกอบไปป์ไลน์อื่น ๆ ในบรรทัด
ไตรมาสที่ 3คุณควบคุมคุณภาพได้อย่างไร?
A3: ใบรับรองการทดสอบโรงงานมาพร้อมกับการจัดส่ง มีการตรวจสอบบุคคลที่สาม
