รายละเอียดสินค้า:
|
| วัสดุ:: | CS/AS/SS | พิมพ์: | หน้าแปลนกลม |
|---|---|---|---|
| หน้าแปลน PN16: | หน้าแปลนฟอร์จ | ชื่อผลิตภัณฑ์: | หน้าแปลนพื้นดำ |

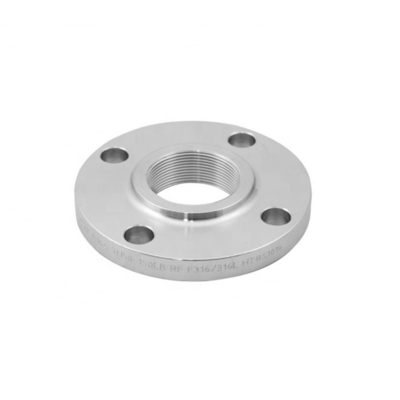

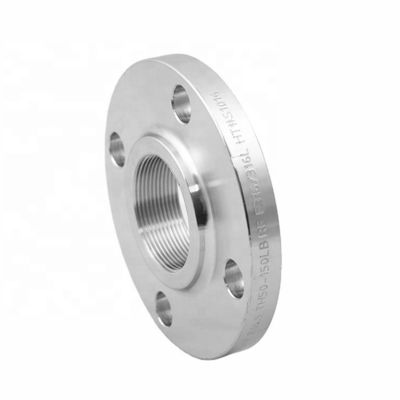

| มาตรฐาน:: | ANSI, DIN, JIS, ASME | หมายเลขรุ่น: | หน้าแปลนเกลียว DN15-2500 |
| สามารถในการผลิต: | 800 ตัน/ตันต่อสัปดาห์ | ||
| แสงสูง: | DN80 ข้อต่อคอยาว,ข้อต่อคอยาว A106,A105 หน้าแปลนเหล็กหลอม |
||
DN50 A105 106 234 หน้าแปลนเหล็กคาร์บอนหน้าแปลนคอยาวเชื่อม

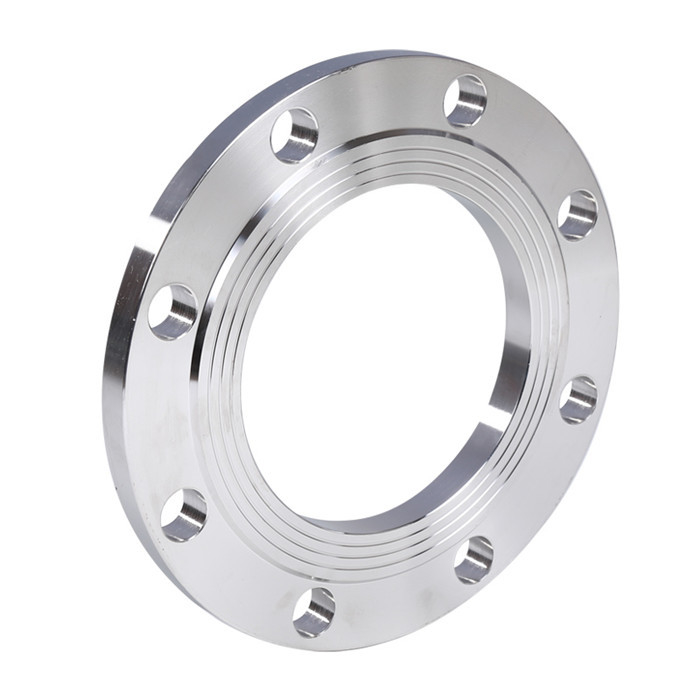

คุณภาพสูง DN50 A105 แผ่นเหล็กคาร์บอนหน้าแปลนเชื่อมคอลื่นบนหน้าแปลนจานพรุน WN หน้าแปลนยกใบหน้า
DN50 A105 Carbon Steel Plate Flange ของเราใช้กับการเชื่อมต่อท่อด้วยเหล็กกล้าคาร์บอนA105.
ข้อมูลจำเพาะของหน้าแปลนจาน DIN 2502 PN16
ขนาด : DN10-DN2000
มาตรฐาน: DIN2527
ประเภท: หน้าแปลนคอเชื่อม, หน้าแปลน WN (หน้ายก)
กระบวนการ: ปลอมแปลงและประทับตรา
ระดับแรงดัน: PN
หน้าแปลนจาน DIN (สลิปบนครีบ)
DIN 2573 PN6 ครีบ
DIN 2576 PN10 ครีบ
DIN 2502 PN16 ครีบ
DIN 2503 PN25 ครีบ
DIN 2543 PN16 ครีบ
| ตาราง ANSI, ASME, ASA, B16.5 150lb/sq.in.หน้าแปลนแหวนจานRF | |||||||||
| ø | ดี | ข | ก | ม | เจ | k | หลุม | l | กิโลกรัม. |
| 1/2" | 88,9 | 11,1 | 34.9 | 30.2 | 22.3 | 60,3 | 4 | 15.9 | 0,400 |
| 3/4" | 98.4 | 12.7 | 42,9 | 38.1 | 27,7 | 69,8 | 4 | 15.9 | 0,700 |
| 1" | 107,9 | 14.3 | 50,8 | 49.2 | 34,5 | 79,4 | 4 | 15.9 | 0,800 |
| 1 1/4" | 117,5 | 15.9 | 63,5 | 58,8 | 43.2 | 88,9 | 4 | 15.9 | 1,100 |
| 1 1/2" | 127.0 | 17.5 | 73,0 | 65.1 | 49.5 | 98.4 | 4 | 15.9 | 1,400 |
| 2" | 152.4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22.2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23.8 | 127.0 | 107,9 | 90,7 | 152.4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23.8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23.8 | 157,2 | 134.9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23.8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22.2 | 6,300 |
| 6" | 279,4 | 25.4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22.2 | 7,500 |
| 8" | 342,9 | 28.6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22.2 | 12,600 |
| 10" | 406,4 | 30.2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25.4 | 18,500 |
| 12" | 482,6 | 31.7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25.5 | 28,000 |
| 14" | 533,4 | 34.9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28.6 | 36,000 |
| 16" | 596,9 | 36.5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28.6 | 46,000 |
| 18" | 635,0 | 39.7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31.7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31.7 | 64,000 |
| 22" | 749,3 | 46.0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34.9 | 72,000 |
| 24" | 812,8 | 47.6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34.9 | 89,000 |
มาตรฐานหน้าแปลนทั่วไป:
| ไม่. | มาตรฐานหน้าแปลน | ขนาด | คะแนนความดัน | ประเภท |
| 1 | ANSI/ASME หน้าแปลน B16.5 | 1/2"-24" |
ปอนด์: 150 300 400 600 900 1500 2500 |
SO.WN,SW,TH,LJ,BL |
| 2 | หน้าแปลนออริฟิส B16.36 | 1"-24" | ปอนด์: 300 400 600 900 1500 2500 | SO,WN,TH |
| 3 |
คอเชื่อมยาว ครีบ B16.5 |
1/2"-24" | ปอนด์: 150 300 400 600 900 1500 2500 | LWN |
| 4 | ASMEB16.47-A (หน้าแปลน MSS) | 26"-60" | ปอนด์: 150 300 400 600 900 | WN,BL |
| 5 | ASME B16.47-B (หน้าแปลน API) | 26"-60" | ปอนด์: 75 150 300 400 600 900 | WN,BL |
| 6 | AWWA C207 หน้าแปลน | 4"-120" | ตารางที่ 2,3,4 คลาส B&D | ดังนั้น BL |
| 7 | API 590 รูปที่ 8 หน้าแปลน B16.48 | 1/2"-36" | ปอนด์: 150 300 400 600 900 1500 2500 | รูปที่ 8 |
| 8 | Spacer และ BLANK B16.48 | 1/2"-36" | ปอนด์: 150 300 400 600 | เว้นวรรคและว่างเปล่า |
| 9 | BS 4504 หน้าแปลน | DN10-2000 | PN: 2.5 6 10 16 25 40 | รหัส: 101 111 112 113 105 |
| 10 | SABS 1123 FLANGE | DN10-600 | KPA: 600 1000 1600 2500 4000 | SO.WN,SW,TH,LJ,BL |
| 11 | JIS B2220(KS B1503) หน้าแปลน | DN10-1500 | 5K 10K 16K 20K 30K 40K | SO.WN,SW,TH,LJ,BL |
| 12 | GOST 12820/1-80 | DN15-1200 | PN: 1 1.6 2.5 4 6.3 10 | ดังนั้น WN |
| 13 | AS 2129 FLANGE | DN15-1200 | ตาราง: DEFH | ดังนั้น BL |
| 14 | NS FLANGE | DN15-800 | PN: 6 10 16 40 | ดังนั้น BL |
| 15 | VSM FLANGE | DN15-200 | PN: 6 10 16 | SO,WN,BL |
| 16 | DIN FLANGE | DN10-4000 |
PN: 1 2.5 6 10 16 25 40 64 100 160 250 320 400 |
SO.WN,SW,TH,LJ,BL |
| 17 | EN1092 PL | DN10~DN600 | PN6 PN10 PN16 PN25 PN40 PN63 PN100 | TH SO WN BL |
ข้อมูลโรงงาน:
Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ก่อตั้งขึ้นในปี 1982 Haihao Group เป็นเจ้าของบริษัทย่อยที่ชื่อ Hebei Haihao Group Premium Pipeline Equipments Co., Ltd. Hebei Haihao High-pressure Flange & Pipe Fittings Group Co., Ltd. ครอบคลุมพื้นที่ 580,000 ตารางเมตร มีพนักงาน 660 คน สินทรัพย์รวม 250 ล้านหยวน และผลผลิตประจำปีเกือบ 100,000 ตันปัจจุบัน กลุ่มไห่ห่าวมีสายการผลิตหน้าแปลนและท่อที่เหมาะสม 22 ขั้นสูงHaihao Group ผลิตหน้าแปลนและข้อต่อท่อ ครอบคลุมข้อกำหนดที่แตกต่างกันของเหล็กกล้าไร้สนิมแรงดันสูง แรงดันปานกลาง และแรงดันต่ำ เหล็กโลหะผสมและหน้าแปลนเหล็กกล้าคาร์บอน ข้อศอก ท่อข้อศอก ทีออฟ รีดิวเซอร์ ส่วนประกอบซ็อกเก็ต และส่วนประกอบท่ออื่นๆ ในบรรทัด ด้วยมาตรฐานสากลและจีน
คำถามที่พบบ่อย:
ไตรมาสที่ 1โรงงานของคุณอยู่ที่ไหน
A1: ศูนย์ประมวลผลของบริษัทของเราตั้งอยู่ใน Cangzhou, HeBei, China
ไตรมาสที่ 2ผลิตภัณฑ์หลักของบริษัทคุณคืออะไร
A2: ผลิตภัณฑ์หลักของเราคือหน้าแปลน, ข้อศอก, ท่อข้อศอก, ทีออฟ, ตัวลด, ส่วนประกอบซ็อกเก็ตและส่วนประกอบไปป์ไลน์อื่น ๆ ในบรรทัด
ไตรมาสที่ 3คุณควบคุมคุณภาพได้อย่างไร?
A3: ใบรับรองการทดสอบโรงงานมาพร้อมกับการจัดส่ง มีการตรวจสอบบุคคลที่สาม
