ข้อศอก 90 องศาคือข้อต่อท่อที่คุณสามารถใช้เปลี่ยนทิศทางการไหลใน 90 องศาได้ เรียกอีกอย่างว่า "90 โค้ง" หรือ "ควอเตอร์โค้ง"ในฐานะที่เป็นรอยต่อระหว่างสองท่อ ข้อศอก 90 องศายังใช้เป็นราวบันไดหรือมุมในการติดตั้งระดับ

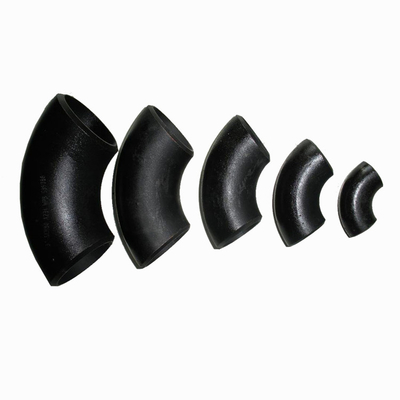

ข้อศอก 90 องศา

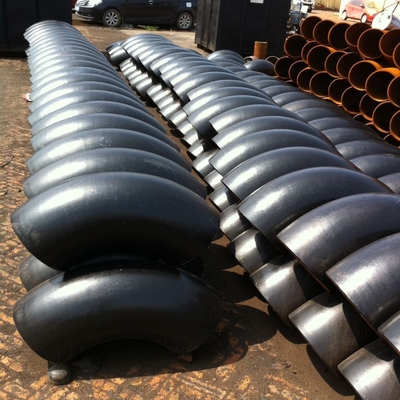

สำหรับข้อศอกเหล็กเชื่อมก้น ทำจากชิ้นส่วนของท่อไม่มีรอยต่อทั่วไป ดัดปลายทั้งสองข้างของท่อให้เป็นมุม 90 องศา เป็นข้อศอกไม่มีรอยต่อ 90 องศา นอกจากนี้ยังมีข้อศอก 90 องศาบางส่วนทำจาก ERW ท่อหรือแผ่นเหล็กแล้วมีข้อศอกเชื่อมข้อศอก 90 องศาผลิตขึ้นเป็นข้อศอก SR (รัศมีสั้น) และข้อศอก LR (รัศมียาว) หรือศอกรัศมีอื่นๆ
วาดข้อศอก 90 องศา
มาตรฐาน: ASME/ANSI B16.28,B16.9, MSS-SP-75, DIN 2605, EN 10253-2 , JIS B2311, GOST 17375, ISO3419
วัสดุ: ASTM A234, ASTM A860, ASTM 403, DIN 17175, EN10228 …เหล็กกล้าคาร์บอน สแตนเลส เหล็กอัลลอย
ขนาด: 1/2″-96″.DN15-DN2400
วิธีเชื่อมต่อ: การเชื่อมแบบก้น
พิมพ์:
ไม่มีรอยต่อ: DN15-DN900,
รอย: DN100-DN1800 หรือขนาดมากกว่า
